32吨电动葫芦双梁起重机参数LH型32吨葫芦双桥式起重机尺寸
32吨电动葫芦双梁起重机介绍
LH型电动葫芦双梁桥式起重机（以下简称32吨起重机），LH型电动葫芦双梁起重机与CDI、MDI等形式的32吨电动葫芦配套使用，成为一种有轨运行的32吨轻小型起重机，其适用起重量为32吨，适用跨度为7.5-35米，工作级别A3~A5,工作环境温度在-25℃ ~ +40℃范围内。

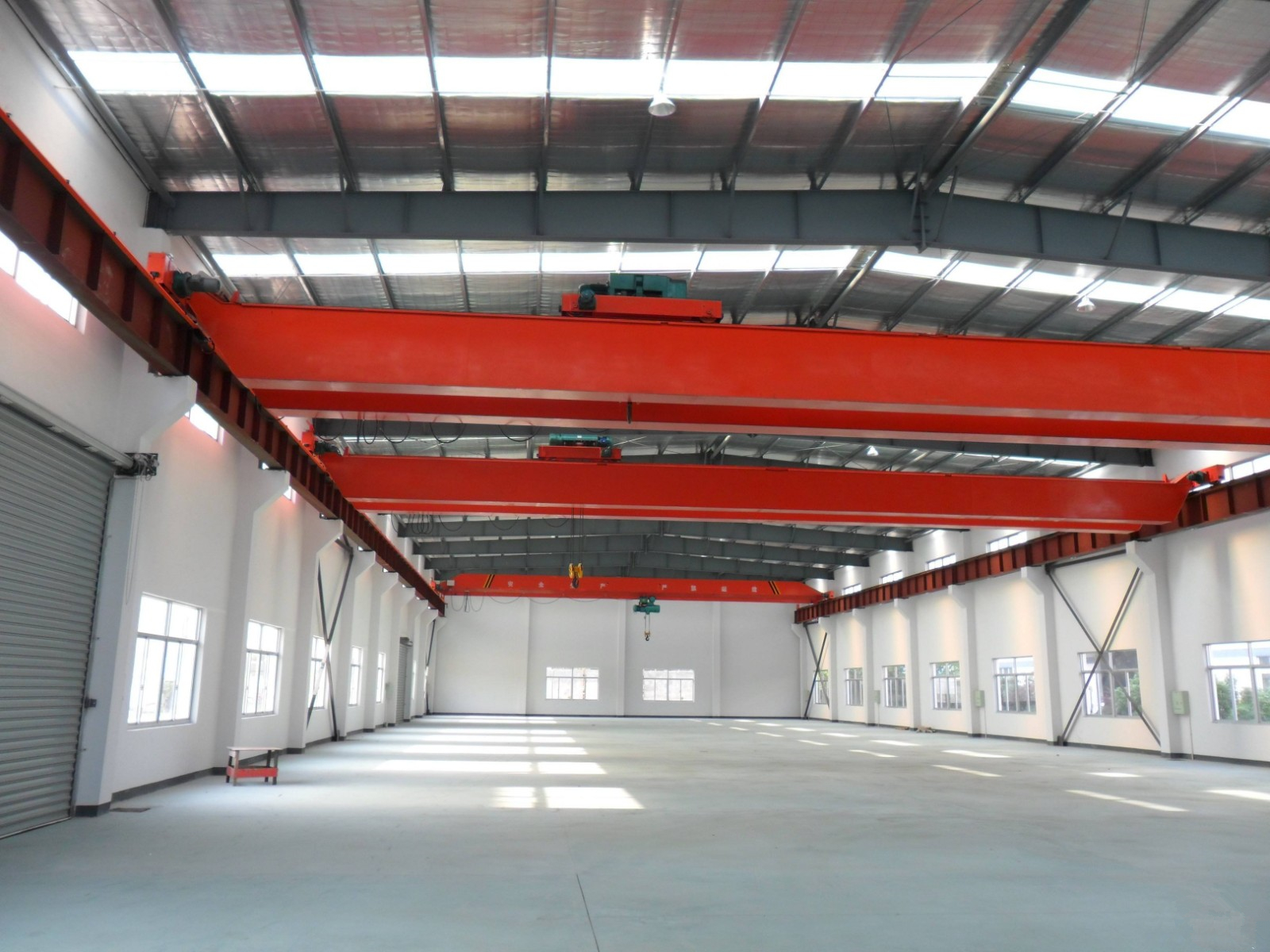

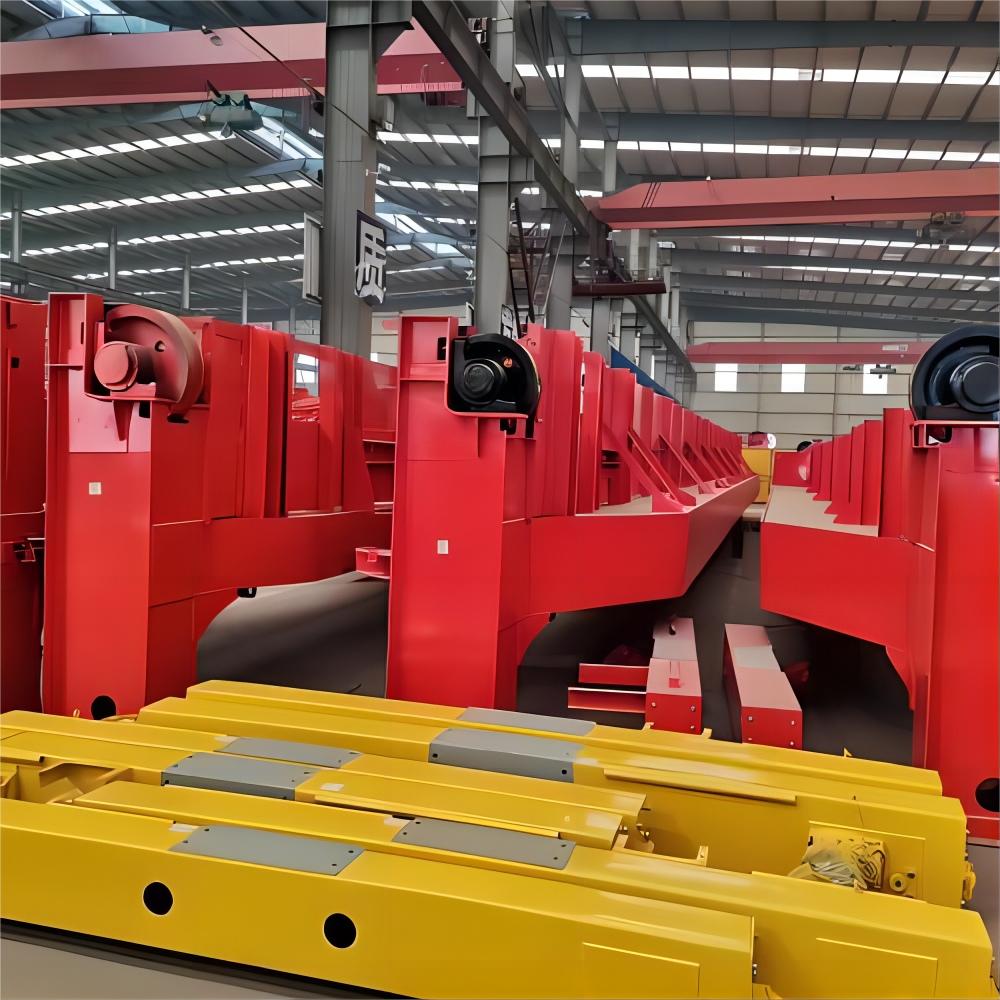

32吨电动葫芦双梁起重机图片

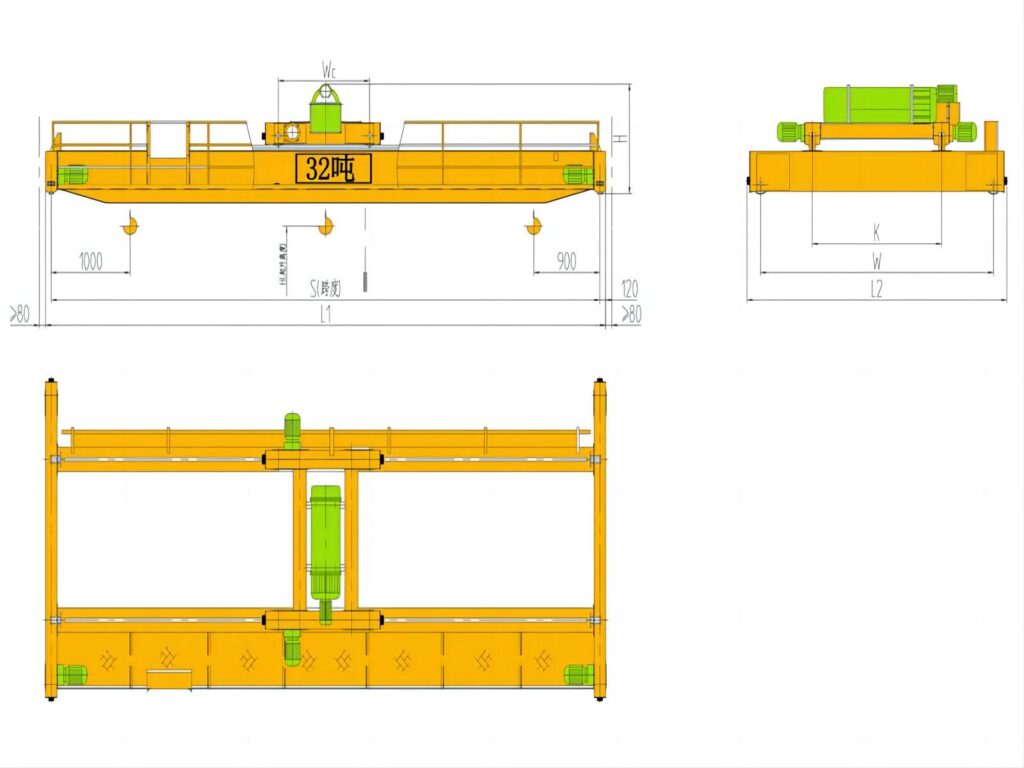

32吨电动葫芦双梁起重机结构图
32吨电动葫芦双梁起重机技术参数
| 名 称 | 型号单位 | LH型32吨葫芦双梁桥式起重机 (32吨起重机、32吨双梁起重机、32t起重机、32吨桥式起重机)表示方法：LH32(325)-D ， LH32(325)-S | ||||||||||||
| 起重量Q | t | 32吨(32吨/5吨) 32t/5t | ||||||||||||
| 操纵型式 | 地面操纵，操纵室操纵 | |||||||||||||
| 大 车 | 运行速度V | m/min | 20 | 30 | 45 | |||||||||
| 电动机 | 型号 | ZDY122–4 | ||||||||||||
| 功率 | kw | 2×1.5 | ||||||||||||
| 转速 | 转/分 | 1380 | ||||||||||||
| 起升 | 电动葫芦 | 型号 | CD1 MD1 | |||||||||||
| 起升高度 | m | 6、9、12 | ||||||||||||
| 起升速度V1 | m/min | 3.5 3.5/0.35 | ||||||||||||
| 小车 | 运行速度V2 | m/min | 20 | |||||||||||
| 工作类型 | A3~A5 | |||||||||||||
| 电源 | 3相 50HZ 380V | |||||||||||||
| 车轮直径(大车/小车) | mm | φ500 /φ315 | ||||||||||||
| 荐用钢轨 | 型号 | P30,P38,P43 | ||||||||||||
| 跨度S | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||||
| 最大轮压Rmax | KN | 191 | 197 | 204 | 210 | 219 | 229 | 237 | 247 | |||||
| 总重W | KG | 14610 | 16830 | 19680 | 22200 | 25900 | 29910 | 33000 | 36970 | |||||
| 基本尺寸 | K | mm | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | ||||
| W | mm | 4000 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | 4500 | |||||
| L2 | mm | 4920 | 4920 | 4920 | 4920 | 5520 | 5520 | 5520 | 5520 | |||||
| L1 | mm | 11000 | 14000 | 17000 | 20000 | 23000 | 26000 | 29000 | 32000 | |||||
| WC | mm | 2300 | ||||||||||||
| H | mm | 1988 | 2103 | |||||||||||
