防爆起重机介绍

QB型防爆双梁起重机起重量有：5吨、10吨、16/3.2吨、20/5吨、32/5吨、50/10吨（T）等，它的所有电机、电器防爆性能符合GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》、整机性能符合JB /T5897-2006《防爆桥式起重机》标准之规定，经国家指定的防爆产品检验单位检验合格，取得了《防爆合格证》。防爆标志分别为Exdll BT4、ExdII CT4。本产品适用于工厂内防爆能力不高于ll B或ll C级，引燃温度组别不低于T4组的可燃性气体或蒸气与空气形成的爆炸性气体混合物的场所，适用的危险区域为1区或2区(详见GB3836.1-2000)。本产品一般为地面操作，根据用户需要也可以司机室操作。工作级别为中级。

防爆起重机说明

产品名称：防爆双梁起重机
别名别称：防爆天车/吊机/航车/航吊
型号规格：QB
所属类别：防爆双梁桥式
产品产地：河南新乡
非标定制：可非标定制
动力形式：三相交流380V-50Hz
是否现货：定制生产
生产周期：40~60天
包装形式：无
供货范围：全国
送达方式：自提/代办货运
是否安装：是
售后方式：一年保修

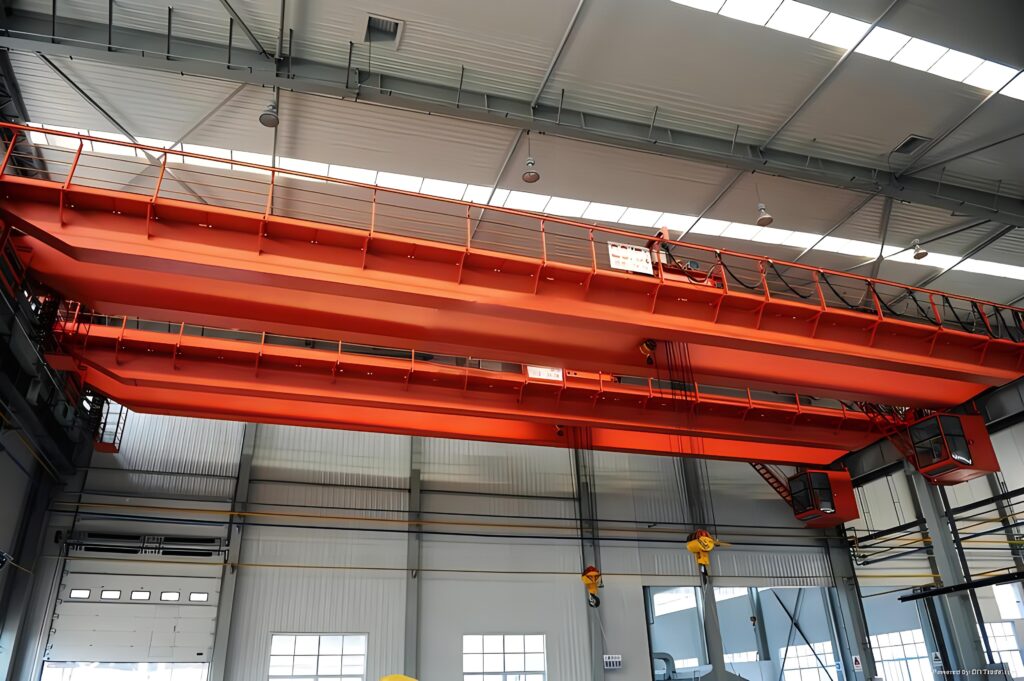

防爆起重机图册

防爆起重机参数

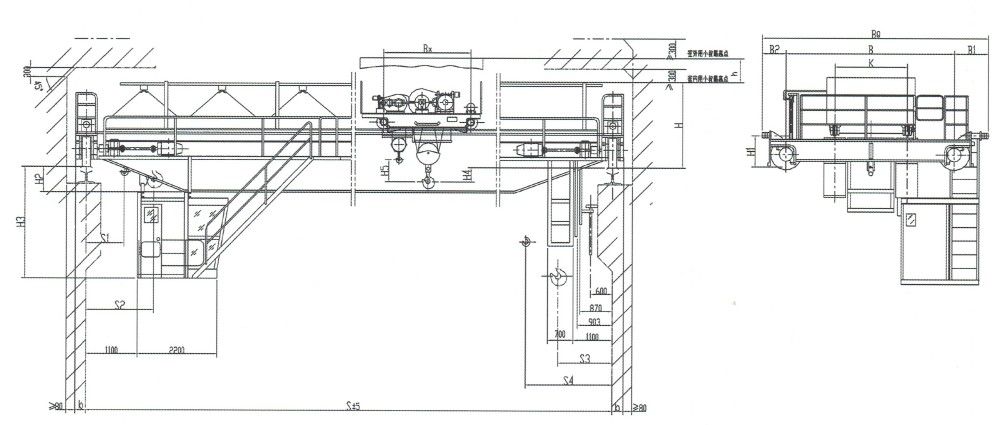

QB型防爆桥式起重机外形尺寸图

QB型5~10吨防爆桥式起重机技术参数与外形尺寸表

起重量			t	5吨											10吨
跨度			m	10.5	13.5		16.5		19.5	22.5		25.5	28.5	31.5	10.5		13.5	16.5	19.5	22.5	25.5		28.5	31.5
最大起升高度			m	16											16
工作级别				A3-A4											A3-A4
防爆标志				Exd II BT4;(Exd II CT4)											Exd II BT4;(Exd II CT4)
速度	起升		m/min	3.7											3.3
	小车运行			9.3											10.3
	大车运行			12											12				12.5
电动机	起升		KW	YBZE132M2-6/3.7											YBZE160M2-6/7.5
	小车运行			YBZE112M-6/1.5											YBZE112M-6/1.5
	大车运行			YBZE112M-6/1.5×2											YBZE112M-6/1.5×2					YBZE132M1-6/ 2.2×2
主要尺寸(mm)	BQ		mm	5050					5200			6024			5700				5930		6284
	B			3400					3550			5000			4050						5000
	B1			1140								512			1140				1250		772
	B2			510								512			50				630		512
	S1			800											1050
	S3			1250											1300
	b			230											230
	k			1400											2000
	BX			1100											1400
	H			1764											1876						1926
	H1			765								800			765						815
	H2			-24		126		226	376		526	676	826	976	-24	126		226	376	526	628	778		928
	H3			2526		2546		2596	2756		2906	3056	3206	3356	2526	2546		2596	2756	2906	3008	3158		3308
	H4			71											602						552
	h			870
重量	小车		t	2.12											3.42
	总重	空操		12.7		14.2		16.1	18.6		21	25.4	28.5	31.4	14.3	16.1		18.9	20.6	23.2	27.6	31		34.4
		地操		11.3		12.8		14.7	17.2		19.6	24	27.1	30	12.9	14.7		17.5	19.2	21.8	26.2	29.7		33
最大轮压			KN	74		79		85	92		98	110	118	125	102	109		118	123	130	142	151		160
荐用钢轨				43Kg/m
电源				三相交流50Hz- 380V

如您需要更多其他起重量的技术参数，请随时与我们联系。

QB型16/3.2~20/5吨防爆桥式起重机技术参数与外形尺寸表

起重量			t	16/3.2吨											20/5吨
跨度				10.5	13.5	16.5		19.5		22.5	25.5		28.5	31.5	10.5	13.5		16.5		19.5	22.5		25.5	28.5	31.5
最大起升高度	主		m	16											12
	副			18											14
工作级别				A3-A4											A3-A4
防爆标志				Exd II BT4;(Exd II CT4)											Exd II BT4;(Exd II CT4)
速度	主起升		m/min	3.6											2.7
	副起升			3.8											3.7
	小车运行			10.3											10.3
	大车运行			12.5				12.6							12.5					12.6
电动机	主起升		KW	YBZE160L-6/11											YBZE160L-6/11
	副起升			YBZE132M₁-6/3.7											YBZE132M₁-6/3.7
	小车运行			YBZE132M₁-6/2.2											YBZ132M₁-6/2.2
	大车运行			YBZE132M-6/2.2×2											YBZE132M-6/2.2×2
主要尺寸 (mm)	B_Q		mm	5940					5944		6434				5940					5944			6434
	B			4000					4100		5000				4000					4100			5000
	B₁			1230					1182		817				1230					1182			817
	B₂			710					662		617				710					662			617
	S₁			1040											1030
	S₂			1850											1900
	S₃			2310											2320
	S₄			1500											1450
	b			230					260						230					260
	k			2000																2000
	B_X			2400																2400
	H			2095			2185								2097
	H₁			850			940								850					940
	H₂			80		180	240			388	538	688		838	80		82		182	242		390	540	690	840
	H₃			2520		2550	2620			2768	2918	3068		3218	2520		2522		2552	2622		2770	2920	3070	3220
	H₄			729			639								701					611
	H₅			770											496
	h			820
重量	小车		t	6.22											6.85
	总重	空操		19.1	20.3	23.4	26.4			28.8	33.1	36.3		39.4	19.9		21.3		23.5	27.7		30.3	34.6	38.3	41.5
		地操		17.7	18.9	22	25			27.4	31.7	34.9		38	18.5		19.9		22.1	26.3		28.9	33.2	36.9	40.1
最大轮压			KN	141	148	155	168			175	187	196		205	163		169		178	191		199	211	222	231
荐用钢轨				43Kg/m or QU70
电源				三相交流50Hz-380V

如您需要更多其他起重量的技术参数，请随时与我们联系。

QB型32/5~50/10吨防爆桥式起重机技术参数与外形尺寸表

起重量			t	32/5吨										50/10吨
跨度				10.5	13.5		16.5	19.5	22.5	25.5	28.5	31.5		10.5		13.5		16.5		19.5		22.5			25.5		28.5	31.5
最大起升高度	主		m	16										12
	副			18										14
工作级别				A3-A4										A3-A4
防爆标志				Exd II BT4;(Exd II CT4)										Exd II BT4;(Exd II CT4)
速度	主起升		m/min	2.6										1.9
	副起升			3.7										3.37
	小车运行			9.8										8.9
	大车运行			12.6				12.3						12.3
电动机	主起升		KW	YBZE200L-6/22										YBZE225M-8/22
	副起升			YBZE32M₂-6/3.7										YBZE160M₂-6/7.5
	小车运行			YBZE132M₁-6/2.2										YBZ132M₂-6/3.7
	大车运行			YBZE132M₁-6/ 2.2×2				YBZE132M₂-6/3.7×2						YBZE132M₂-6/3.7×2
主要尺寸	B_Q		mm	6474				6620		6924				6724					6824					7144
	B			4650				4700		5000				4800										5000
	B₁			1212				1260		1262				1262					1312					1362
	B₂			612				660		662				662					712					782
	S₁			1070										1005
	S₂			2050										2200
	S₃			2680										3195
	S₄			1700										2000
	b			260				300						300
	k			2500										2500
	B_X			2800										3580
	H			2343		2345		2475						2726					2732
	H₁			940				1035		1070				1090
	H₂			90		94	244	264	414	564	714		814	-79			96	102	252		402			552			702		802
	H₃			2520		2524	2614	2644	2794	3944	3094		3194	2531			2526	2532	2632		2782			2932			3082		3182
	H₄			705		701		571						1020					1014
	H₅			790										948
	h			820										675
重量	小车		t	10.87										15.42
	总重	空操		26.9		28.6	32.1	35.5	39.8	44.9	49.2		52.7	35.3			37.8	42		46.1			50.1			55.6	59.6		64.9
		地操		25.5		27.2	30.7	34.1	38.4	43.5	47.8		51.3	33.9			36.4	40.6		44.7			48.7			54.2	58.2		63.5
最大轮压			KN	237		250	262	275	289	305	317		327	333			354	373		385			404			421	434		450
荐用钢轨				QU70或方钢90											QU80或方钢100
电源				三相交流50Hz- 380V

如您需要更多其他起重量的技术参数，请随时与我们联系。

防爆起重机厂家

QB型防爆桥式起重机生产厂家并提供非标起重量、起升高度、起升/运行速度、改变控制方式等方面的设计制造、安装调试、大修改造、修理维修、年检维保等服务，更多国标/非标防爆起重机厂家品牌、技术参数、图纸设计、施工方案、报价预算请咨询客服。
